Motoriduttore elettromeccanico e riduttore a vite senza fine: tutto sul loro funzionamento
Ti sei mai chiesto come fa il motore di un cancello automatico a muovere un'anta pesante con un movimento lento e controllato? Nel meccanismo che controlla il funzionamento dei cancelli automatici, i riduttori a vite senza fine ricoprono un ruolo fondamentale, poiché consentono una movimentazione controllata, sicura e silenziosa.
Un riduttore a vite senza fine è un dispositivo meccanico formato da una vite e da una ruota dentata, detta corona, che riduce la velocità di rotazione del motore e ne aumenta la coppia. Nei cancelli lo trovi all'interno di molti motoriduttori elettromeccanici, sia per ante a battente sia per cancelli scorrevoli.
La loro versatilità e le caratteristiche tecniche li rendono adatti a una vasta gamma di applicazioni: proprio per questo trovano larga diffusione in molti settori come la meccanica industriale e l'automazione di cancelli e portoni. Ma che cos'è nello specifico un riduttore a vite senza fine e qual è il suo funzionamento in relazione ai sistemi di apertura e chiusura motorizzati?
Riduttore a vite senza fine: componentistica e funzionamento
Un riduttore a vite senza fine è un tipo di dispositivo meccanico il cui funzionamento serve a ridurre la velocità di rotazione di un motore e ad aumentare la coppia. È composto principalmente da due componenti:
- una vite senza fine, caratterizzata da una filettatura elicoidale che ingrana con la corona;
- una corona, ovvero una ruota dentata progettata per ingranare con la vite senza fine e riceverne il movimento.
Nella pratica, la vite ingrana con la corona, a sua volta collegata ad un meccanismo che trasforma il movimento rotatorio in lineare o angolare, consentendo così l'apertura o chiusura del cancello.
Il principio è semplice: a ogni giro completo della vite, la corona avanza di tanti denti quanti sono i principi, cioè i filetti, della vite: in genere uno o pochi. Per questo la velocità in uscita è molto più bassa di quella del motore, mentre la coppia disponibile aumenta, al netto delle perdite per attrito.
I motoriduttori elettromeccanici sono il cuore pulsante di questo sistema: il motore elettrico fornisce infatti il movimento rotatorio che viene trasmesso alla vite senza fine; la coppia generata dal motore viene poi amplificata dal riduttore e trasmessa all'albero in uscita, che aziona il carico da movimentare producendo il movimento. Il riduttore è quindi solo la parte meccanica del sistema: la differenza tra riduttori e motoriduttori sta proprio nel motore elettrico, che nel motoriduttore è integrato.
Ecco il ruolo di ciascun elemento all'interno di un motoriduttore per cancelli:
COMPONENTE |
FUNZIONE |
Motore elettrico |
Genera il movimento rotatorio della vite |
Vite senza fine |
Trasmette il moto alla corona ingranando con i suoi denti |
Corona |
Riceve il movimento dalla vite e lo trasmette all'albero di uscita con velocità ridotta |
Albero di uscita (albero lento) |
Gira a velocità ridotta e trasmette il movimento al meccanismo che aziona il cancello, secondo la configurazione del motoriduttore |
Nelle schede dei ricambi l'albero di uscita compare spesso con il nome di albero lento: è l'albero su cui è montata la corona, che gira alla velocità ridotta dal riduttore e consegna la coppia al carico. Si contrappone all'albero veloce, quello in ingresso, collegato al motore, su cui lavora la vite senza fine. Quando cerchi un ricambio, conviene quindi controllare in scheda a quale dei due alberi si riferisce il componente.
Dove si trova il riduttore a vite senza fine nei cancelli?
Il riduttore a vite senza fine lavora sempre all'interno del motoriduttore, ma la sua posizione cambia con il tipo di automazione. Le configurazioni più comuni sono tre:
- Motori esterni per ante a battente: sono motoriduttori elettromeccanici montati tra pilastro e anta. Il riduttore trasmette il moto all'attuatore che spinge e tira il cancello.
- Motori interrati per ante a battente: il motoriduttore è alloggiato in una cassa di fondazione sotto il cardine. Il riduttore trasmette il moto all'anta dal basso, senza ingombri visibili.
- Motori per cancelli scorrevoli: il motoriduttore è fissato a lato del varco. In questo caso l'albero di uscita porta il pignone che ingrana sulla cremagliera.
Conoscere il modello del proprio motore è il primo passo per trovare il ricambio giusto: nelle schede delle viti senza fine, i produttori indicano i modelli compatibili.
Caratteristiche e vantaggi del riduttore a vite senza fine
I riduttori a vite senza fine possono ottenere rapporti di riduzione molto elevati, anche superiori a 100:1. Questo li rende particolarmente adatti ad applicazioni che richiedono una bassa velocità e una coppia elevata. Si tratta infatti di sistemi:
- autofrenanti in determinate configurazioni: quando geometria della vite e attrito lo consentono, la corona non riesce a trascinare la vite in senso contrario. È una caratteristica molto importante per applicazioni in cui è necessario che il carico rimanga in posizione anche in assenza di alimentazione al motore;
- compatti: permettono rapporti di riduzione elevati in ingombri contenuti;
- silenziosi e per questo motivo adatti ad applicazioni in cui il rumore è un fattore critico;
- semplici da manutenere: alcuni sono lubrificati a vita, altri richiedono controlli periodici di lubrificazione e usura secondo le indicazioni del produttore.
L'effetto autofrenante, però, non è automatico: dipende dal progetto del riduttore, dall'attrito e dalla lubrificazione. Nei cancelli questa proprietà contribuisce al funzionamento del motoriduttore irreversibile, che ostacola il movimento manuale dell'anta quando il sistema è innestato. Per questo i motoriduttori irreversibili prevedono uno sblocco manuale, che permette di muovere il cancello in caso di blackout.
Quali sono i limiti del riduttore a vite senza fine?
Tra vite e corona il contatto avviene per strisciamento. Questo genera attrito e calore e rende il rendimento più basso rispetto ad altri tipi di ingranaggi, come quelli a denti dritti o elicoidali paralleli.
Per lo stesso motivo la corretta lubrificazione è importante: un lubrificante non idoneo o deteriorato accelera l'usura di vite e corona. Quando l'usura è avanzata, conviene valutare se è il caso di sostituire il riduttore di velocità.
Il riduttore a vite senza fine resta quindi una soluzione adatta quando servono bassa velocità, coppia elevata e ingombri ridotti, tenendo conto del rendimento. Il confronto con gli altri tipi di motoriduttori si gioca proprio su questo equilibrio tra coppia, ingombri e rendimento.
Da Emporio Elettrico i migliori ricambi per il tuo motoriduttore
In questo articolo abbiamo visto più da vicino quali sono le caratteristiche di un riduttore a vite senza fine e del suo funzionamento in relazione all'automazione dei cancelli.
Se anche tu sei in cerca di soluzioni per motorizzare il tuo cancello, da Emporio Elettrico trovi tutto ciò di cui hai bisogno, dai motoriduttori ai kit completi di automazione fino agli accessori di ricambio.

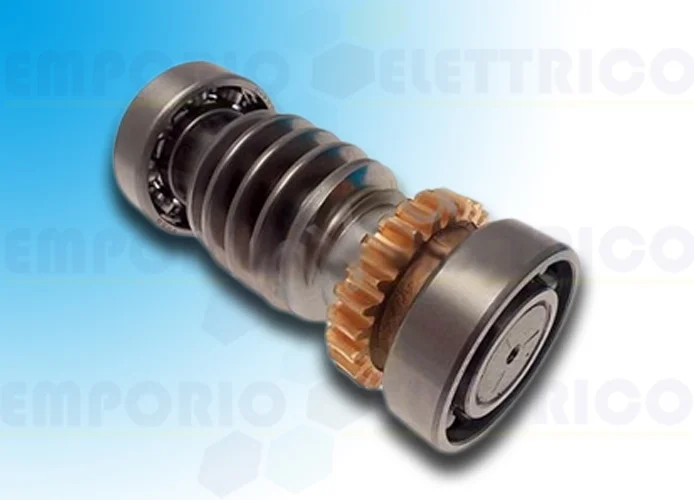

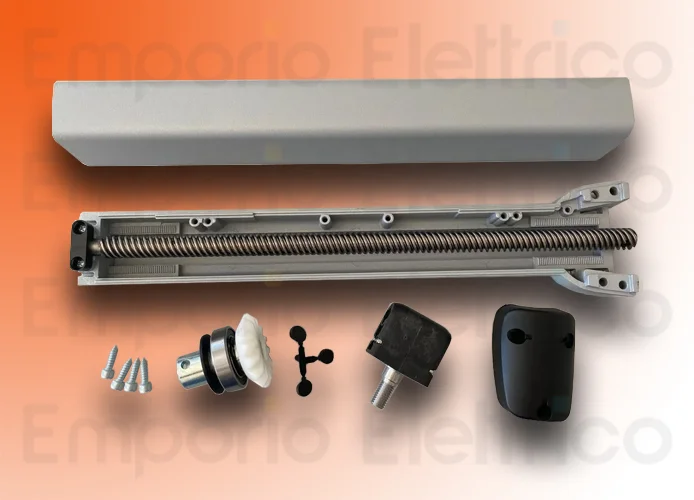

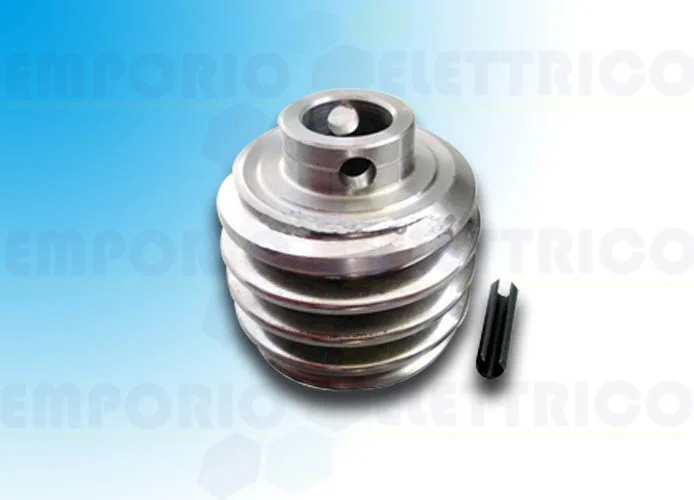

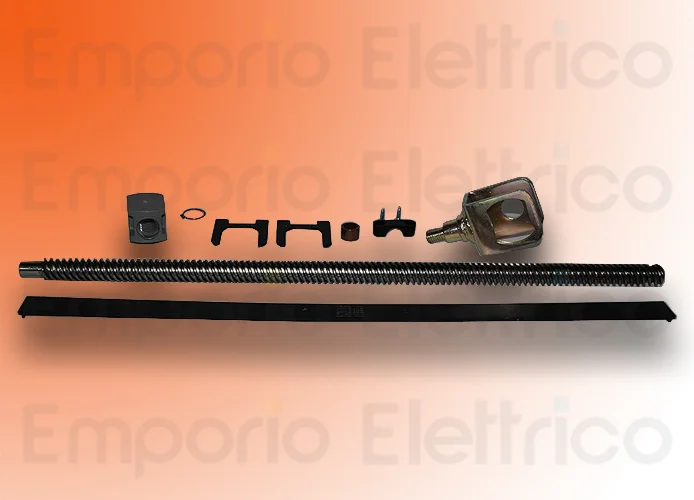

Acquistare sul sito e ricercare ricambi di questo genere è semplice: ti basterà navigare nel menù in homepage oppure utilizzare la comoda barra di ricerca e digitare "vite senza fine": troverai molti dei relativi ricambi disponibili presenti a catalogo, come i gruppi vite senza fine per i motoriduttori FAAC 413 e S418 o le viti senza fine per CAME Frog e BX. Prima dell'acquisto, controlla nella scheda prodotto la compatibilità con il modello del tuo motoriduttore.
Contattaci per richiedere informazioni o per consigli tecnici: uno dei nostri esperti sarà pronto a fornirti le risposte che cerchi.
Glossario tecnico per la lettura
- Albero lento. Albero di uscita del riduttore: gira a velocità ridotta e trasmette la coppia al carico. Si contrappone all'albero veloce, quello in ingresso collegato al motore.
- Corona. Ruota dentata che ingrana con la vite senza fine. Riceve il moto dalla vite e lo trasmette all'albero di uscita a velocità ridotta.
- Coppia. Forza di rotazione che un motore o un riduttore è in grado di esercitare. Nei cancelli determina la capacità di muovere ante pesanti.
- Rapporto di riduzione. Rapporto tra la velocità in ingresso e quella in uscita dal riduttore. Un rapporto 100:1 significa che l'uscita gira cento volte più lentamente del motore.
- Rendimento. Quota dell'energia in ingresso che il riduttore trasforma in lavoro utile. La parte restante si disperde soprattutto in attrito e calore.
- Sblocco manuale. Dispositivo che disinnesta il motoriduttore e permette di aprire o chiudere il cancello a mano, per esempio in caso di blackout.
