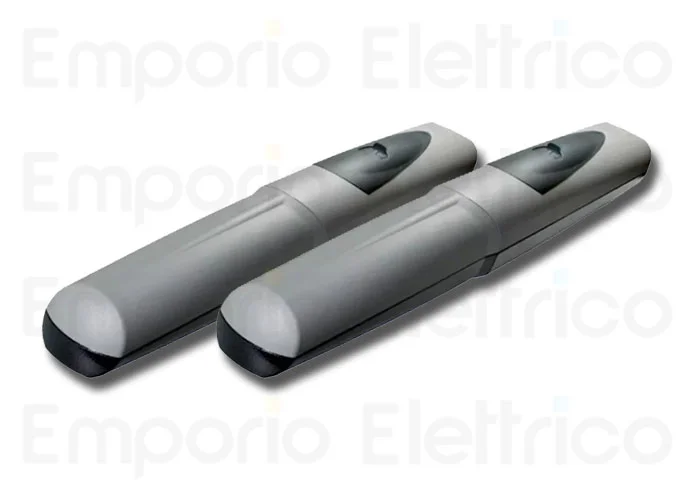

CAME - 2 x MOTORIDUTTORE IRREVERSIBILE CON ENCODER PER CANCELLI A BATTENTE FINO A 3 METRI PER ANTA
STRUTTURA PORTANTE IN ALLUMINIO PRESSOFUSO
FINECORSA MECCANICI, INTEGRATI E REGOLABILI
SVILUPPATO CON TECNLOGIA CONNECT PER LA GESTIONE DIGITALE DA REMOTO MEDIANTE GATEWAY O IN LOCALE TRAMITE CAME KEY
TEMPO DI APERTURA ANTA 90°: 20 SECONDI
SOLUZIONE PER APPLICAZIONI RESIDENZIALI E CONDOMINIALI
ALIMENTAZIONE: 230V AC
001AX302304 2 AX302304
230V AC
| Tipo |
Larghezza max anta |
Peso max anta |
| AX302304 AX3024 |
2 m |
800 kg |
| 2,5 m |
600 kg |
| 3 m |
500 kg |
| - |
- |
| - |
- |
| - |
- |
| - |
- |
| AX402306 AX412306 |
2 m |
800 kg |
| 2,5 m |
600 kg |
| 3 m |
500 kg |
| 4* m |
300 kg |
| - |
- |
| - |
- |
| - |
- |
| AX5024 |
2 m |
1000 kg |
| 2,5 m |
800 kg |
| 3 m |
700 kg |
| 4* m |
500 kg |
| 5* m |
400 kg |
| - |
- |
| - |
- |
| AX71230 |
2 m |
1000 kg |
| 2,5 m |
800 kg |
| 3 m |
700 kg |
| 4* m |
500 kg |
| 5* m |
400 kg |
| 6*° m |
350 kg |
| 7*° m |
300 k |

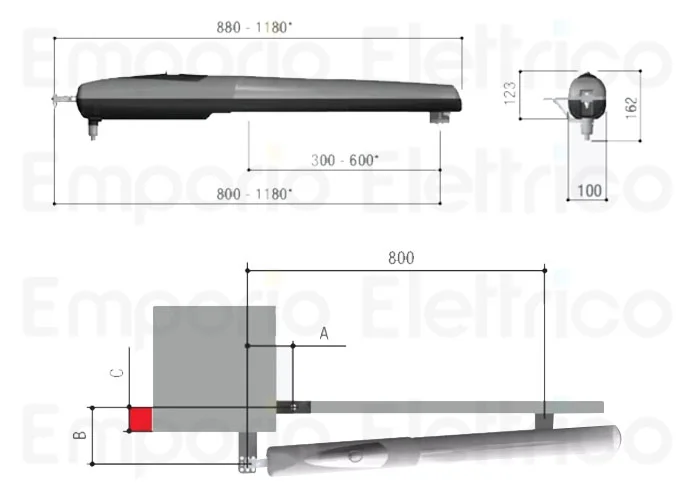

| Tipo |
Apertura |
A mm |
B mm |
C max mm |
LM mm |
| AXO 3 |
90° |
130 |
130 |
70 |
800 |
| 120° |
150 |
100 |
50 |
800 |
| AXO 4 |
90° |
130 |
130 |
70 |
800 |
| 120° |
150 |
100 |
50 |
800 |
| AXO 5 |
90° |
200 |
220 |
150 |
1100 |
| 120° |
220 |
220 |
100 |
1100 |
| AXO 7 |
90° |
200 |
220 |
150 |
1100 |
| 120° |
220 |
220 |
100 |
1100 |
| * È obbligatorio prevedere la serratura elettrica sull’anta. |
| º Le ante superiori ai 5 m non devono essere pannellate. Nelle versioni reversibili, in caso di forte vento a cancello aperto l’anta potrebbe richiudersi |
| Tipo |
AX302304 |
AX402306-AX412306 |
AX71230 |
AX3024 |
AX5024 |
| Grado di protezione |
IP44 |
IP44 |
IP44 |
IP44 |
IP44 |
| Alimentazione |
230V 50/60 Hz |
230V 50/60 Hz |
230V 50/60 Hz |
230V 50/60 Hz |
230V 50/60 Hz |
| Alimentazione motore |
220V |
230V |
230V |
24V |
24V |
| Assorbimento |
1,5 |
1,5 |
1,5 |
10 MAX |
10 MAX |
| Potenza nominale |
175W |
175W |
175W |
120W |
120W |
| Tempo di apertura (90°) |
20 |
28 |
40 |
regolabile |
regolabile |
| Intermitenza lavoro |
50 |
30 |
30 |
servizio intensivo |
servizio intensivo |
| Spinta |
500-4500N |
500-4500N |
500-4500N |
500-4500N |
500-4500N |
| Temperatura di esercizio |
-20°C min / 55°C max |
-20°C min / 55°C max |
-20°C min / 55°C max |
-20°C min / 55°C max |
-20°C min / 55°C max |
| Termoprotezione motore |
150 |
150 |
150 |
- |
- |
Accessori complementari:
- ZM3E Quadro comando multifunzioni con display di segnalazione, autodiagnosi dei dispositivi di sicurezza e decodifica radio incorporata
- LOCK81 Elettroserratura di blocco cilindro singolo
- LOCK82 Elettroserratura di blocco cilindro doppio
