Come realizzare un collegamento elettrico del selettore a chiave per un cancello
Nell'era della domotica, dove la maggior parte dei sistemi di apertura viene gestita tramite telecomando o smartphone, il fascino e l'utilità della tecnologia "analogica" non tramontano mai. Integrare un comando manuale in un sistema automatico è una vera e propria strategia di sicurezza.
Il selettore a chiave rappresenta, infatti, il metodo più affidabile per azionare un varco automatizzato in modo fisico e controllato, garantendo che solo chi possiede la chiave corretta possa gestire l'accesso, anche in assenza di dispositivi elettronici remoti.
In questa guida illustreremo i passaggi fondamentali per realizzare un collegamento elettrico di un selettore a chiave a regola d'arte, analizzando la strumentazione indispensabile e i canali migliori per reperire componenti di alta qualità.
Cos’è il selettore a chiave per cancelli?
Per capire al meglio come eseguire un collegamento elettrico di un selettore a chiave per cancelli o serrande, è opportuno spiegare cos’è questo dispositivo e come funziona.

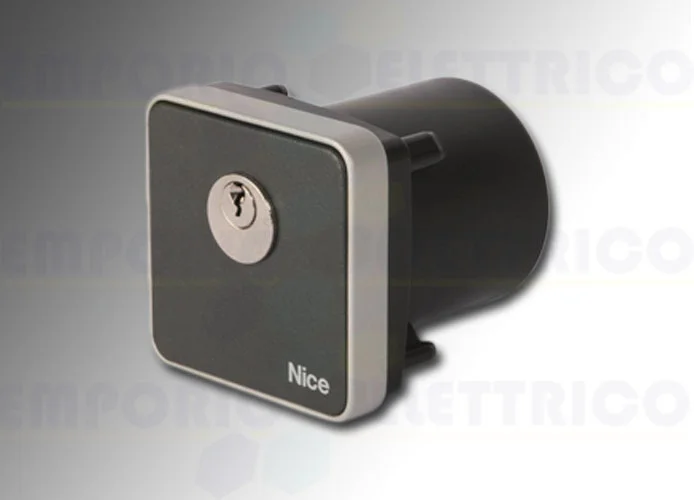

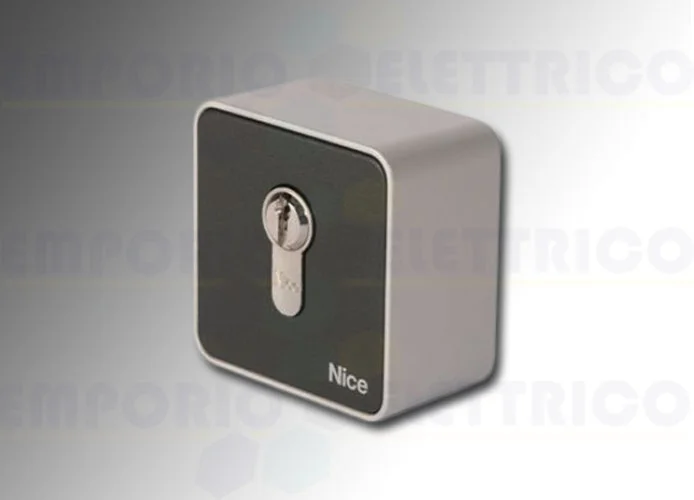

Come anticipato, un selettore a chiave serve per poter azionare un cancello o un qualsiasi altro ingresso motorizzato attraverso una chiave, per l’appunto. Si presenta come una piccola scatola, solitamente montata su un pilastro o su una parete vicino al cancello stesso, ed è dotato di una o più chiavi che, una volta inserite e ruotate, inviano un segnale elettrico attivando il meccanismo interno che permette l'apertura e la chiusura del sistema.
Cosa serve per il collegamento elettrico di un selettore a chiave
Dopo aver parlato del funzionamento, possiamo fare una panoramica su tutto il materiale utile per effettuare un corretto collegamento elettrico del selettore a chiave
Ecco l’occorrente necessario:
-
Selettore a chiave: scegli un modello adatto alle tue esigenze, considerando anche il numero di chiavi, il tipo di alimentazione e le caratteristiche di sicurezza che preferisci o di cui hai bisogno.
-
Cavi elettrici: assicurati che siano di sezione adeguata alla potenza del motore del cancello o della serranda che intendi collegare.
-
Morsettiera: ti servirà per il collegamento dei cavi provenienti sia dal selettore che dal motore.
-
Nastro isolante: utilizzalo per garantire la sicurezza e l'isolamento dei collegamenti elettrici.
-
Attrezzi vari: tieni a portata di mano anche attrezzi come cacciavite, pinze e spelafili.
Guida al collegamento elettrico del selettore a chiave: gli step da seguire
Dopo esserti accertato di avere tutto l’occorrente a portata di mano, si può procedere con la fase operativa ed eseguire finalmente la procedura per il collegamento elettrico del selettore a chiave. Vediamo, dunque, quali sono i vari passaggi per eseguire il collegamento nel modo corretto:
-
Prima di iniziare qualsiasi operazione, è fondamentale interrompere l'alimentazione elettrica per garantire la massima sicurezza durante la procedura.
-
Individua i morsetti sul motore o sulla centralina di controllo che sono destinati al collegamento del selettore a chiave. Il manuale d'istruzioni del dispositivo è indispensabile in questa fase.
-
Collega i cavi provenienti dal selettore a chiave ai morsetti corrispondenti sul motore o sulla centralina.
-
Fissa saldamente i collegamenti utilizzando i morsetti.
-
Metti in sicurezza i cavi per prevenire eventuali cortocircuiti.
-
Riattiva la corrente e testa il corretto funzionamento del selettore a chiave, aprendo e chiudendo il cancello.
Anche se quello che ti serve è un selettore a chiave per serranda, potrai eseguire i collegamenti allo stesso modo seguendo la stessa procedura sul motore o la centralina del sistema in questione.
Ecco un'integrazione professionale per il tuo articolo, progettata per migliorare la leggibilità e fornire un supporto tecnico immediato ai lettori.
Tabella riepilogativa per il collegamento del selettore a chiave
|
FASE
|
OPERAZIONE PRINCIPALE
|
STRUMENTO CONSIGLIATO
|
NOTA DI SICUREZZA
|
|
1. Sicurezza
|
Disconnessione alimentazione
|
Interruttore generale
|
Obbligatorio per evitare shock elettrici.
|
|
2. Cablaggio
|
Spelatura e inserimento cavi
|
Spelafili e Cacciavite nano
|
Assicurarsi che i fili non abbiano filamenti scoperti.
|
|
3. Collegamento
|
Innesto su morsetti COM / START
|
Manuale della centralina
|
Verificare la polarità se prevista dal modello.
|
|
4. Isolamento
|
Chiusura scatola e guarnizioni
|
Nastro isolante / Gommini
|
Fondamentale per la protezione IP (acqua/polvere).
|
|
5. Test
|
Verifica rotazione e impulso
|
Chiave in dotazione
|
Non forzare la rotazione se si avverte resistenza.
|
I migliori ricambi per il tuo cancello sono su Emporio Elettrico
Abbiamo spiegato in questo articolo come fare un collegamento elettrico del selettore a chiave per il tuo cancello. Si tratta di un’operazione piuttosto semplice e che può essere eseguita in autonomia se si seguono le istruzioni e si possiede tutto il materiale per eseguire l’operazione in modo sicuro.
Nello shop online di Emporio Elettrico trovi tutto ciò che ti serve per collegare un selettore a chiave al tuo cancello e acquistare sul sito è semplice e sicuro.

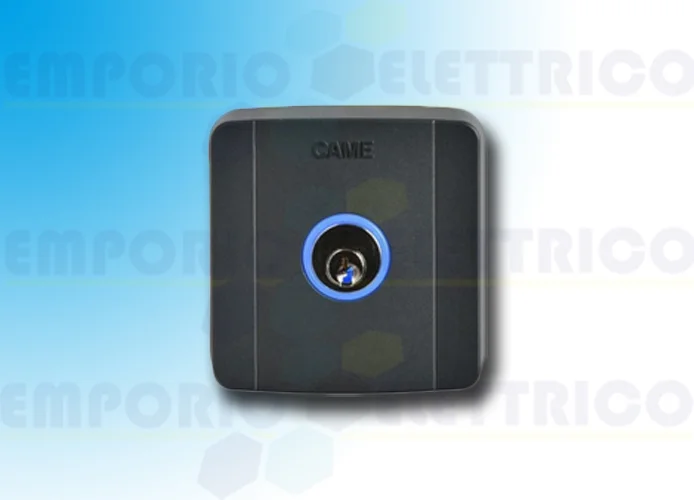

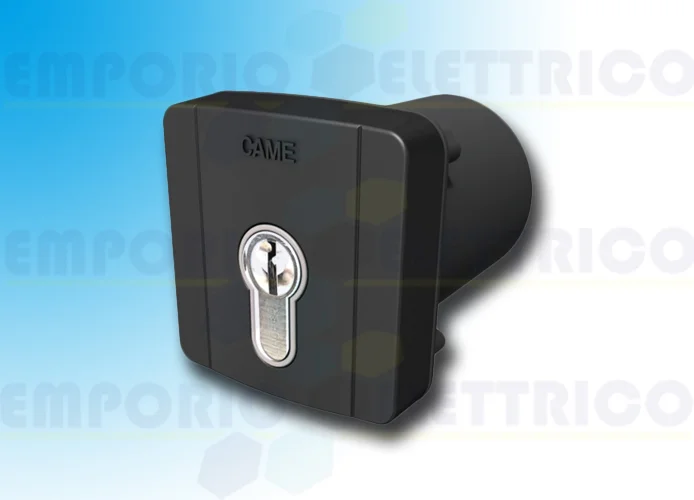

Se ad esempio vuoi acquistare un selettore a chiave Came, non dovrai far altro che navigare nel menù della home page e selezionare il nome del brand. Nel sottomenu che ti appare, dovrai poi selezionare la voce SELETTORI e avrai a disposizione tutti i modelli disponibili tra i quali scegliere quello che preferisci.
Potrai fare lo stesso se quello che cerchi è un selettore FAAC, di altri marchi compatibili al tuo cancello.
Contattaci per richiedere informazioni tecniche o sulla disponibilità dei nostri prodotti: saremo lieti di aiutarti.
Glossario tecnico per la lettura
-
Centralina (o Quadro Comando): È il "cervello" dell'automazione. Riceve i segnali dai telecomandi o dai selettori e invia l'energia necessaria al motore per muoversi.
-
Morsettiera: Componente plastico con inserti metallici e viti che permette di unire i cavi elettrici in modo ordinato e sicuro.
-
Grado di Protezione IP: Sigla seguita da due cifre (es. IP54) che indica la resistenza del selettore contro l'ingresso di polvere e acqua. Fondamentale per dispositivi installati all'esterno.
-
Ponticello (Jumper): Un piccolo pezzo di cavo o un connettore metallico utilizzato per chiudere un circuito tra due morsetti vicini sulla centralina.
-
Sezione del Cavo: Lo spessore dell'anima in rame del filo elettrico. Per i selettori a chiave, solitamente si utilizzano cavi di piccola sezione (es. 0,5 mm² o 0,75 mm²), poiché trasportano solo un segnale e non la potenza del motore.
-
COM (Comune): Il morsetto di riferimento a cui va collegato uno dei due fili del selettore, necessario per chiudere il circuito verso il morsetto di comando (Start).
